日本荏原EG/EL-610CV臭氧檢測儀立式控制單元介紹

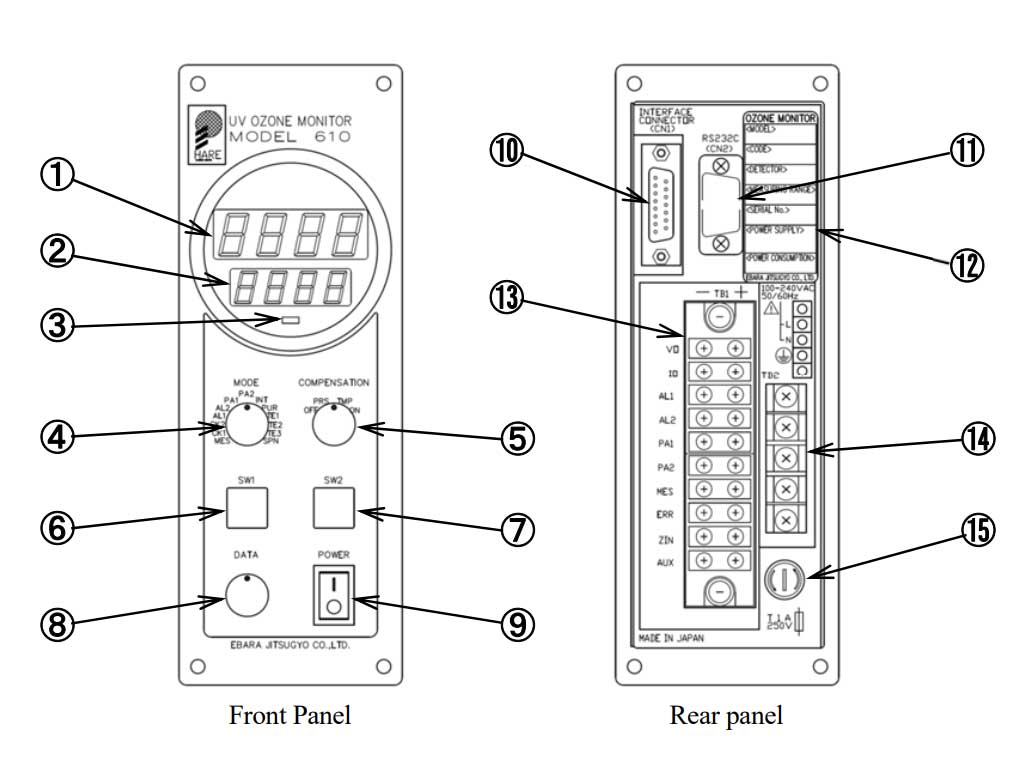

1主要顯示

2子顯示

3狀態指示器

4模式開關

5補償開關

6設置開關1

7設置開關2

8數據輸入盤

9電源開關

10探測器接口連接器

11RS232C連接器（所有型號可選）

12控制單元銘牌

13信號端子組

14電源端子座

15保險絲支架

介紹

1、主顯示（數顯）

本監視器有四種操作模式，臭氧濃度、錯誤碼。傳感器光強、各設定值、各輸出信號狀態等根據操作方式顯示在主顯示屏上。

2、分顯示（數顯）

當不處于測量模式時，顯示mode開關的位置。對于EG-610，在測量臭氧濃度時顯示氣體溫度值或壓力值。

當氣體溫度值顯示時，如下所示的狀態指示燈亮起。顯示壓力值時，狀態指示燈顯示，每次按下SW2，氣體溫度值和壓力值的顯示都會發生變化。對于EL-613S，顯示燃?xì)鉁囟戎禃r(shí)狀態指示燈亮，顯示水溫值時狀態指示燈滅。

3、狀態指示燈（LED）

該指示燈用于顯示顯示器的工作狀態。在下列情況下會亮起或閃爍。

對于EG-610或EL-613S，在子顯示器上顯示氣體溫度時，指示燈亮起。

當設定值可以進入設定模式時，燈亮。

在零點校準操作期間，它以大約0.6秒的周期閃爍。

4、模式切換（MODE）

監視器有四種工作模式：測量模式、檢測模式、設置模式和測試模式。MODE開關可以切換這些操作模式。

信號輸出（MES、ERR、AL1、AL2、PA1）。PA2)和來自控制單元的信號端子塊的模擬輸出。

電磁閥信號從檢測單元端子座輸出。

5、補償開關（COMPENSATION） （EL-610無此功能）

它用于在溫度補償和壓力補償之間切換。

沒有進行溫度和壓力補償。未補償?shù)臐舛戎碉@示在主顯示器上。

PRS:

對于EG-610SH/EG-610SH5，只進行壓力補償?shù)臐舛戎碉@示在主顯示器上。當壓力補償功能未配置時，未補償?shù)臐舛戎碉@示在主顯示屏上。

TMP：只進行溫度補償?shù)臐舛戎碉@示在主顯示屏上。對于EG-610SH/EG-610SH5，執行溫度和壓力的濃度值。

補償顯示在主顯示器上。對于EG-610S，只進行溫度補償?shù)臐舛戎碉@示在主顯示器上。

注意：對于EL-613S，將此開關保持在“ON”位置。只有“ON”才能進行正確的測量。

6、設置開關1（Swl）

用于設置模式、測試模式從1到3，手動調零時參見說明書。

7、設置開關2（SW2）

這是用于測試模式從1到3，并當手動零點校準。對于EL-613S，這是有用的

燃?xì)鉁囟戎岛退疁刂碉@示切換，對于EG-610SH/EG-610SH5，溫度值和壓力值顯示切換。

8、數據輸入撥盤（Data）

在設置模式下輸入數據時使用此表盤

9、電源開關（Power）

該開關用于開關電源。

10、探測器接口連接器（CN1）

檢測器單元的接口連接器。連接接口線纜。

11、連接器為RS232C，適用于所有型號：可選

連接器采用符合RS232C標準的可選串口。

控制單元銘牌

型號，測量范圍和序列號都在這里描述。

信號端子座

在這里連接輸入/輸出信號。極性錯誤可能導致故障。

適用的無焊端子為l3。端子座的適當擰緊力矩為0.5 Nm。

14、電源端子座

電源端子排，用于連接交流電源輸入。

可采用M4螺釘?shù)臒o(wú)焊端子。

15、保險絲座（Fuse）

保險絲額定值：外徑5.2 mm × 20mm, 250v AC, T1 A

注意：使用延時型保險絲（UL兼容）。如果保險絲燒斷，請與我們聯系。
